Atšķirības starp B5, C5, 8L instrumentu paneļiem

Balstoties uz rakstu audiworld.com pastāstīšu par instrumentu paneļu atšķirībām un ko var aizvietot ar ko. A4 B5, A6 C5, A3 8L

Instrumentu paneļu veidi


Ir trīs paaudzes - sakārtotas pēc imobilaizera paaudzes veidiem - immo1, immo2 un immo3.

Fiziski korpusiem izmēri ir vienādi, taču elektriskie savienojumi ir atšķirīgi Immo2 un immo3 paaudzei galvenie (zilais 32pin un zaļais 32pin) konektori ir vienādi, taču vadu izkārtojums atšķiras un paneļi savstarpēji nav maināmi, ja neveic vadu maiņu un paneļu programmēšanu.

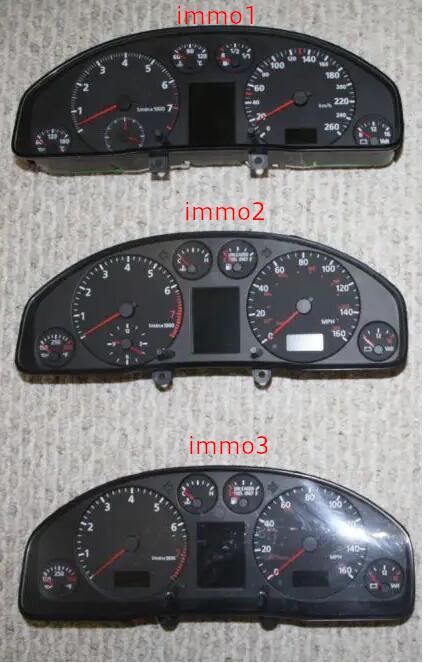

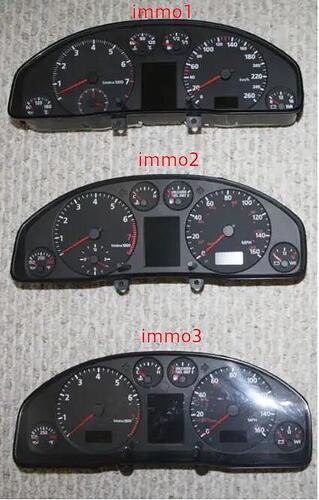

Pavērojot bildes, katru paneli var atpazīt pēc priekšpuses.

  • Immo1 ir smalkākas skalu iedaļas un analogais pulkstenis bez cipariem.
  • Immo2 ir retākas skalu iedaļas un analogajam pulkstenim ir cipari. Skalu fonts ir atšķirīgs
  • Immo3 atšķiras ar digitālo pulksteni, lampiņu indikatori vairs nav apaļi, kā immo1 un immo2

Bildēs visi paneļi ir pilnākās komplektācijas paneļi (ar borta datoru un lielo ekrānu). Taču ļoti bieži sastopam paneļus bez lielā ekrāna.

  • Immo1 un immo2 gadījumos - ar lampiņām ekrāna vietā.
  • Immo3 gadījumā ar uz pusi mazāku ekrānu ar mazāk iespējām.

:information_source: Arī voltmetrs un eļļas temperatūras indikatori var nebūt mazākajās komplektācijās.

:information_source: A6 C5 paneļi sākās ar immo2 paaudzi! A3 un A4 - ar immo1.

:stop_sign: Neviens no paneļiem nav plug&play citas paaudzes paneļa vietā. Mainot paneli - paaudzēm jāsakrīt. Paneli var aizvietot arī ar paneli ar borta datoru, taču paaudzēm tāpat ir obligāti jāsakrīt.

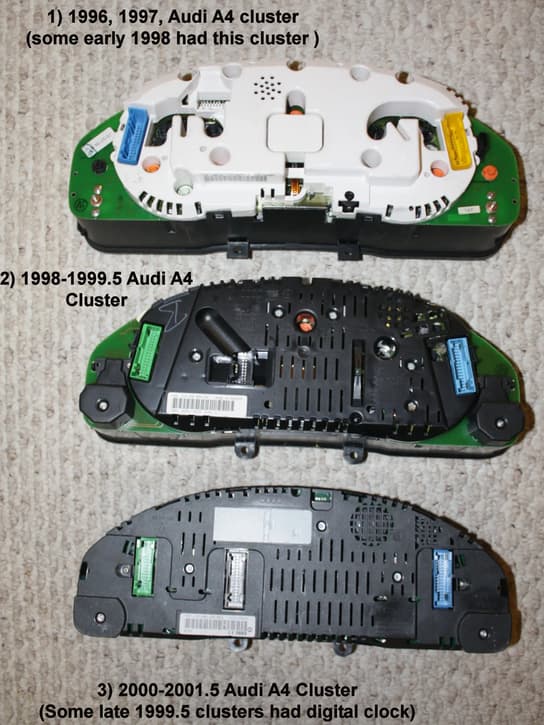

Attēlā augstāk var redzēt aptuvenos ražošanas gadus - kad kurš panelis ir nācis. Aptuveni:

  • Immo1 līdz 1997.g
  • Immo2 1997.g. - 1999.5.g
  • Immo3 1999.5.g. - 2001.5.g

Ražotāji

  • Immo1 paneļus ražoja gan VDO, gan UK-NSI.
  • Immo2 paneļus ražoja tikai VDO.
  • Immo3 paneļus ražoja pamatā VDO, retāk bija arī Magneti Marelli varianti, kas slaveni ar savām biežajām problēmām.

Audi A3 8L

A3 panelis fiziski ir mazāks un tam nav eļļas temperatūras un sprieguma rādītāju (jo tiem fiziski nav vietas), taču visa pārējā uzbūve ir identiska. Ir iespējams arī izmantot apgraizītas A4 un A6 spidometru plates, lai pielāgotu izmantošanai Audi A3.

A4 paneļa lietošana iekš A6 un otrādi

Sazinies ar mani @kilometrs . Paneļus ir iespējams pārveidot dažādos veidos - slinkajā un pilnīgā, taču lai 100% visu pārtaisītu un jāiegulda salīdzinoši paliels darbs. :man_shrugging:

Vadu slēgumi

Slēgumi ir norādīti paneļiem ar pilno komplektāciju (borta datoru). Taču paneļiem bez borta datora slēgumi nemainās, tikai iztrūkst viens lieks štepselis. Gan A3, A4 un A6 slēgumi ir vienādi!

:information_source: Audi instrumentu paneļu slēgumi atšķiras no VW to gadu auto

Immo 1

Atvērt

26-Pin Connector, Blue
1 - Open
2 - Signal for buzzer
3 - Terminal 15
4 - Terminal 15
5 - Open
6 - Terminal 61
7 - Parking brake/brake system malfunction
8 - ABS (input signal)
9 - Airbag (input signal)
10 - CAT
11 - Open
12 - Open
13 - Parking light, right
14 - Ignition switch, S-contact
15 - Chime signal
16 - Open
17 - Open
18 - Oil pressure 1.8 bar
19 - Terminal 58d
20 - Coolant level
21 - Turn signal, right
22 - Headlight high beams
23 - Speedometer Vehicle Speed Sensor (VSS) (checking → Chapter)
24 - Brake fluid
25 - Brake pads
26 - Parking light, left

26-Pin Connector, Yellow

1 - Terminal 58
2 - Terminal 58
3 - Engine RPM signal
4 - Air conditioner compressor
5 - Clock (output)
6 - Speed signal 1
7 - Speed signal 2
8 - Door contact (driver’s door)
9 - Terminal 30
10 - Terminal 30
11 - Open
12 - Fuel tank warning
13 - Turn signal, left
14 - Open
15 - Open
16 - Seat belt buckle switch
17 - Open
18 - Terminal 31
19 - Terminal 31
20 - Diagnostic wire
21 - Open
22 - Open
23 - Open
24 - Open
25 - Sender for fuel gauge
26 - Engine coolant temperature sensor

20-Pin Connector, Black
1 - Fuel consumption signal
2 - Open
3 - Open
4 - Open
5 - Outside air temperature
6 - Selector lever display
7 - Open
8 - Open
9 - Coolant level
10 - Hydraulic pressure
11 - Trip computer - Reset
12 - Radio/Telephone - Clock
13 - Radio/Telephone - Data
14 - Trip computer (forward sequence)
15 - Radio/Telephone - Enable
16 - Rear lights/headlight low beams
17 - Open
18 - Trip computer (reverse sequence)
19 - Brake lights
20 - Open

4-Pin Connector, Black
1 - Oil temperature sensor
2 - Open
3 - Open
4 - Open

Immo 2

Atvērt

32-Pin Connector for Basic Functions, Blue
1 - Terminal 15
2 - Turn signal, right
3 - Speedometer output 1
4 - Open
5 - Sender for fuel gauge
6 - Airbag
7 - Terminal 31 sensor Ground (GND)
8 - Coolant temperature
9 - Terminal 31 load Ground (GND)
10 - Oil pressure switch
11 - Engine speed (RPM) signal
12 - Terminal 61
13 - CAT
14 - Self leveling suspension
15 - Terminal 58d
16 - Malfunction Indicator Lamp (MIL)
17 - High beam
18 - Turn signal, left
19 - ABS
20 - Terminal 58s
21 - Door contact (driver’s door)
22 - Engine coolant low
23 - Terminal 30
24 - Terminal 31 load Ground (GND)
25 - K-wire
26 - Parking light, right
27 - Parking light, left
28 - Speedometer (input)
29 - Brake fluid level/pressure
30 - S-contact
31 - Seat belt buckle
32 - Electronic Stability Program (ESP)

32-Pin Connector for Additional Functions, Green
1 - Open
2 - Open
3 - Open
4 - Open
5 - W-wire
6 - Tailgate (Lowline model only)
7 - Brake pad (Highline model only)
8 - Input for outside buzzer control (currently not assigned)
9 - Input for outside chime control (currently not assigned)
10 - Low fuel level warning-output signal for Engine Control Module (ECM)
11 - Standing time output
12 - Air conditioning cutout
13 - Parking brake
14 - Electronic throttle
15 - Side marker light
16 - Open
17 - Open
18 - Open
19 - Open
20 - Open
21 - Oil temperature
22 - Open
23 - Open
24 - Open
25 - Open
26 - Open
27 - Open
28 - Open
29 - Open
30 - Speedometer output 2
31 - Open
32 - Open

20-Pin Connector for Multi-Function Display, Red
1 - Fuel consumption signal
2 - Open
3 - Open
4 - Open
5 - Outside air temperature
6 - Selector lever display
7 - Open
8 - Open
9 - Washer fluid
10 - Hydraulic pressure
11 - Trip computer reset
12 - Clock signal for radio frequency display
13 - Data signal for radio frequency display
14 - Trip computer (forward sequence)
15 - Enable signal for radio frequency display
16 - Tail lights/headlight low beam (indicator lights)
17 - Open
18 - Trip computer (reverse sequence)
19 - Brake lights
20 - Open

Immo 3

Atvērt

Blue 32-Pin Multi-Pin Connector for Basic Functions
1 - Terminal 15
2 - Brake pad wear
3 - Tachometer output 1
4 - not occupied
5 - Tank sensor
6 - Tank warning OBD 2
7 - Terminal 31 (sensor Ground (GND))
8 - Coolant temperature
9 - Terminal 31 (load Ground (GND))
10 - Oil pressure 2 (high)
11 - RPM signal
12 - A/C shut-off
13 - E-Gas/glow plug control
14 - Level control
15 - Terminal 58d
16 - Trailer turn signal
17 - High beam
18 - Left turn signal
19 - not occupied
20 - Terminal 58s
21 - Driver door contact
22 - Low coolant
23 - Terminal 30
24 - Terminal 31 (load Ground (GND))
25 - Consumption signal
26 - Right parking light
27 - Left parking light
28 - Tachometer input
29 - Brake
30 - S-contact
31 - Tachometer output 2
32 - ESP/ASR

Green 32-Pin Multi-Pin Connector for Auxiliary Functions
1 - Door contact (all doors)
2 - Transponder 1
3 - not occupied
4 - not occupied
5 - W-wire
6 - Tailgate
7 - Right turn signal
8 - External buzzer
9 - External gong
10 - Airbag
11 - Stand-still time output
12 - Terminal 61
13 - Parking brake/BRAKE
14 - CHECK
15 - Oil level/oil temperature
16 - not occupied
17 - Transponder 2
18 - CAN high speed (powertrain) (high +)
19 - CAN high speed (powertrain) (low -)
20 - CAN high speed (powertrain) (screen)
21 - ABS
22 - CAN low speed (comfort) (high +)
23 - CAN low speed (comfort) (low -)
24 - CAN low speed (comfort) (screen)
25 - Engine lid
26 - not occupied
27 - Belt buckle
28 - K-wire
29 - Outside temperature -input
30 - not occupied
31 - Selector range display
32 - not occupied

Gray 32-Pin Multi-Pin Connector for Multi-Function Display
1 - Menu selection switch (menu)
2 - Menu selection switch (out A)
3 - Menu selection switch (out B)
4 - Menu selection switch (Enter)
5 - CAN high speed display (high +)
6 - CAN high speed display (low -)
7 - CAN high speed display (screen)
8 - Passenger door contact
9 - Right rear door contact
10 - Left rear door contact
11 - Enable
12 - Clock
13 - Data
14 - Brake light
15 - Windshield washer fluid level
16 - Rear lights/low beams
17 - Left board computer
18 - Right board computer
19 - Board computer, reset
20 - not occupied
21 - not occupied
22 - not occupied
23 - Button branch 1 navigation
24 - Button branch 2 navigation
25 - Button branch Telematic
26 - not occupied
27 - not occupied
28 - not occupied
29 - not occupied
30 - not occupied
31 - not occupied
32 - not occupied

Wiper Switch Pin, Terminal Assignments
A - 6-pin connector

1 - Board computer, reset
2 - Board computer, Terminal 31
3 - Board computer, right rocker switch
4 - Board computer, left rocker switch
5 - open
6 - open
B - 13-pin harness connector

1 - Wiper switch, terminal J
2 - Wiper switch, terminal 53 c
3 - Emergency light (hazard light) switch, terminal R
4 - Wiper switch, terminal 53 b
5 - Wiper switch, terminal 53 a
6 - Emergency light (hazard light) switch, terminal L
7 - Emergency light (hazard light) switch, terminal 49 a
8 - Wiper switch, terminal 53 e
9 - Wiper switch, terminal 53

Savietojamība

Immo1 un immo2 paneļi atbalsta komunikāciju pa analogajiem signāliem - viens vads - viens signāls. Taču Audi ieviesa CAN (CAN bus) komunikācijas standartu ap 2000. gadu un immo3 panelis jau atbalsta divas iespējas - gan analogo, gan CAN komunikācijas standartu.

Immo3 panelim ir 3 CAN kopnes - powertrain, comfort un infotainment, kas savstarpēji savieno dažādus vadības blokus vienotā komunikācijā. Bieži vien mainot vadības blokus un dzinējus no jaunāka uz vecāku, jāņem vērā tieši tas, vai visus signālus varēs darbināt. Protams, CAN komunikācija ir daudz labāks veids, kā pārsūtīt datus no instrumentu paneļa un dzinēja vadības bloku (un citiem blokiem) un otrādi.

Imobilaizers :immo:

Atšķiras arī veids, kā piekodē jaunas atslēgas, piemēram, mainot paneli.

  • Immo1 panelī nav iebūvēts imobilaizers
  • Immo2 un immo3 paneļos ir iebūvēts imobilaizers

Tātad immo1 paneļus savstarpēji var mainīt, neko pat ar datoru nekodējot. Immo2 un immo3 obligāti ir jāpiekodē.

Paneļa paaudzes maiņa un borta datora uzstādīšana

Teorētiski ir iespējams ielikt immo3 paneli gan immo2, gan immo1 vietā. Par immo1->immo3 maiņu informācijas man nav, taču vairāk lasi šajos rakstos:

Paneļu remonts un problēmas

Visus jautājumus droši - raksti tēmas apakšā! :old_crazy_2:
